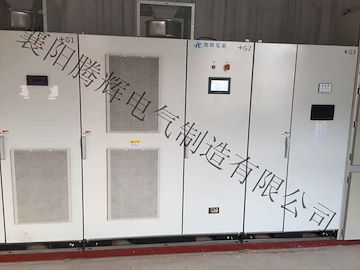

高压变频柜在制药行业制冷冻机组上的应用 制冷冻机组配套的高压变频柜

? 制冷冻机组一般包括循环水泵，压缩机，蒸发器，冷凝器，节流装置五大器件，高压变频柜在制冷冻机组上的优点是启动电流小，加减速度可调节，电机可以根据拖动负载需要在高速或低速情况下连续运行，高压变频调速可以对电动机连续调速，也可以在不改变接线的情况下改变转速方向，在负荷降低的情况下保护功能齐全，节能效果明显等诸多优点，随着控制技术和电力电子技术扫展，变频调速技术的应用越来越广泛，特别是在制药行业冷冻机上的应用，现在为大家介绍冷冻机配套的高压变频柜。

先了解下冷冻机工艺流程：

? 来自蒸发器的制冷剂进入压缩机吸气口，然后制冷剂气体均匀流过电机壳体，带走电机热量，进入螺杆作用空间，螺杆相互作用使制冷剂气体压缩，同时螺杆转子顶部喷油，与压缩机过程的制冷剂混合，清洁螺杆齿内壁，压缩完成后冷剂气体和油得混合物从螺杆排气端排出，进入油分离器，分离出来的油流回压缩机油槽，制冷剂气体进入冷凝器。

达到的效果： （技术咨询热线：0710-3803078 18871091450 乔工）

1、节能：相应于冷却负载的变化改变压缩机转速，使其始终过行在最佳点，从而减少所需动力。

2、恒温：采用连续的容量控制可使冷藏品温度变化很小，另外，即使对于临时的冷却负载增加，也可以依赖加速来减小冷藏品的温度变化。

3、冷冻能力改善：密闭式电机直接连接的压缩机50HZ地区的能力只有60HZ地区的80%，而变睚控制则可以，做到与电源频率无关，始终保持一定的能力。

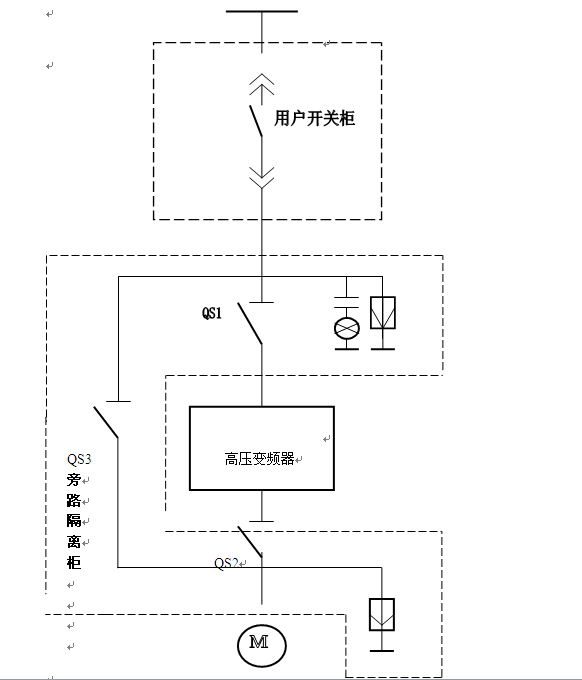

设备的组成：（技术咨询热线：0710-3803078 18871091450 乔工）

? 在根据负载变化控制制冷机转速的方法中，我们的目的是想控制制冷机吸入口的温度，由于现场温度的采样比较困难，而吸入口的温度与压力又有着一定的对应关系，且在现场管道上安装压力变送器更轻易些，因而在本系统中，我们采用压力传感器检测压缩机的吸入压，只要变步频器控制该压力维护恒定不变，则吸入口的温度也维护恒定不变，同时考虎到制冷机工作组的安全要求，我们将该制冷机原有的温度保护，油压，保护等通过中继接入变压器，保证有温度保护或油压保护动作时，变频器能立刻自动停机，防止机械设备的损坏，另外该制冷机原为两地控制，采用变频后我们仍保持原有两地控制，这样对操作人员来说，更易于操作。

性能特点：
对制冷机内的压缩机采用变频控制（压缩机能力可变控制）可以使制冷机对于冷冻负载的变动始终以接近设计条件的高效率进行运行，这就是将变频器应用于冷冻压缩机的主要目的。
