低压变频器工作原理，变频器生产厂家介绍

低压变频器主要应用在冶金，石油，化工，纺织，电力，建材，煤炭等行业，有的工艺不允许电机直接启动，需要由变频调速器的协调工作才能满足工艺要求，在这种情况下需采用变频器，即能起到软起动的作用还可以有效的调速节能，如冶金行业和化工行业采用变频器的电机达到80%左右；以下低压变频器生产厂家主要为大家介绍变频器工作原理，主要作用，在各行业中的应用，主要元器件等；

低压变频器工作原理：

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们现在使用的变频器主要采用交—直—交方式（Variable Voltage Variable Frequency 即VVVF），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。其基本结构见下图，

原理图：

?

主要作用：

主要起到的作用就是节能，主要以风机水泵类负载要，采用变频器后比直接电网运行省电，所以节能，省电比率可以达到50%以上，具体节能效果与电机的工艺有关，电机经常运行在低速度时能大量节能，如果电机始终是满负荷运行，那么这种情况下也没有必要采用变频器。

?

主要组成部份：变频器主要由整流（交流变直接），滤波，逆变（直流变交流）、制运单元、驱动单元，检测单元微处理单元等组成。
（技术咨询热线： 乔经理）

?

变频器元件作用：

电容：是吸收电容，整流电路办理出是脉动的直流电压，必须加以滤波，变压器是一种常见的电气设备，可用来把某种数值的交变电压变换为同频率的另一数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。

压数电阻：

有三个用用，一是过电压保护，二是耐雷击要法度，三安规测试需要；

热敏电阻：

过热保护

霍尔：

安装在ＵＶＷ的其中二相，用于检测输出电流值，选用时额定电流约为电机额定电流的2倍左右；

充电电阻：

作用是防止开机上电瞬间电容对地短路，烧坏储能电容开机前电容二端的电压为ＯＶ，所以在上电（开机）的瞬间电容对地为短路状态，如果不加充电电阻在整流桥与电解电容之间，则相当于380Ｖ电源直接对地短路，瞬间整流桥通过无穷大的电流导致整流桥炸掉，一般而言变频器的功率越大，充电电阻越小，充电电 阻的选择范围一般为：Ω；
（技术咨询热线： 乔经理）

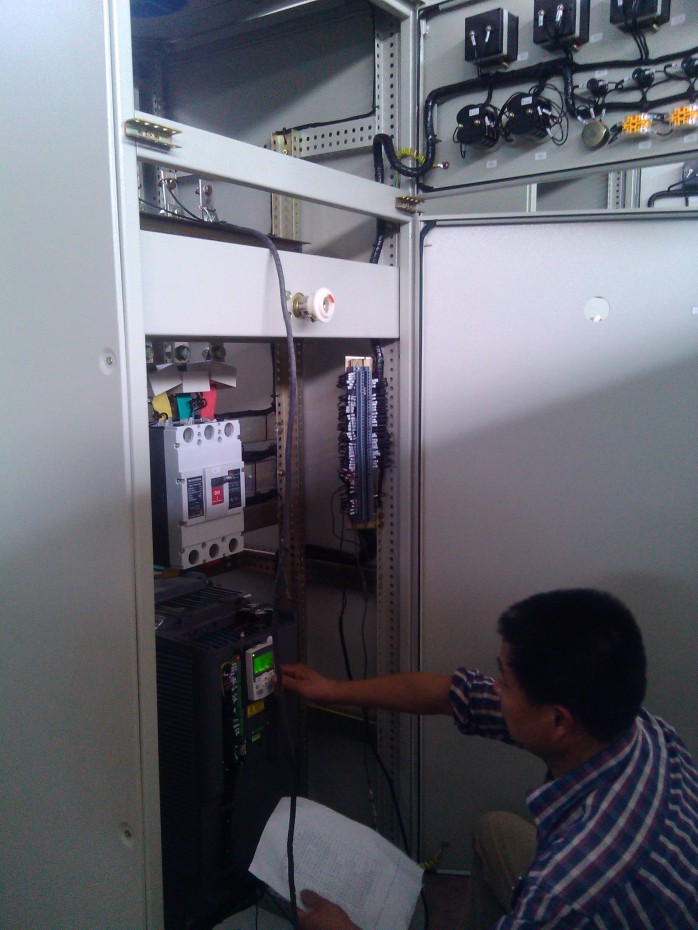

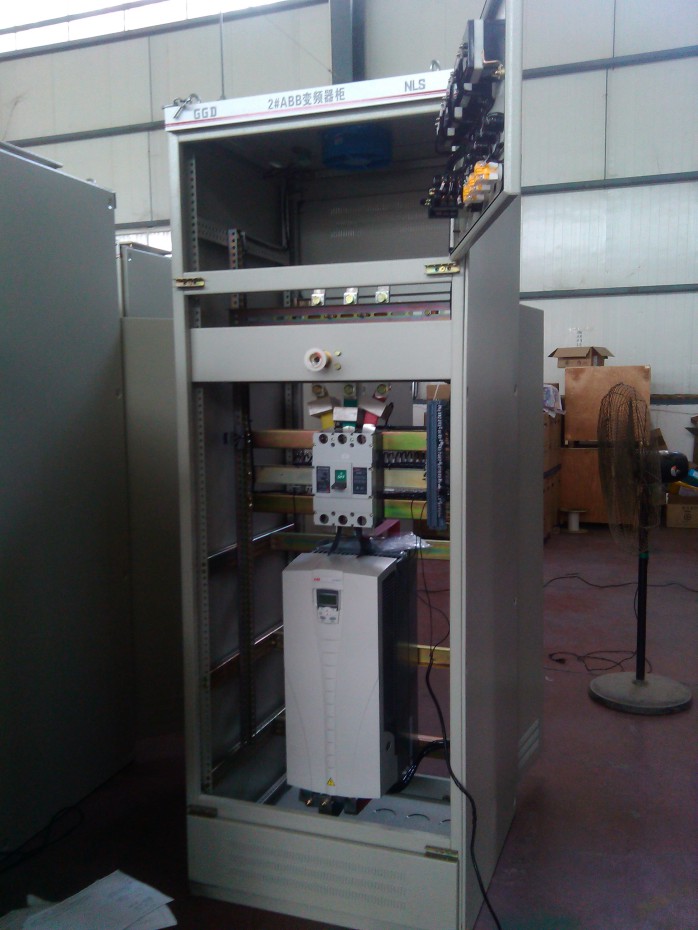

腾辉电气为低压变频器专业生产厂家，专业生产低压变频器，低压变频器柜，及配套的成套设备，如高压开关柜，低压开关柜，电容补偿柜，高低压软启动等，以上是腾辉电气为您介绍的关于低压变频器的工作原理，希望对您有所帮助；

?
