TGRY高压固态软启动一体化柜与普通软启动柜的本质区别

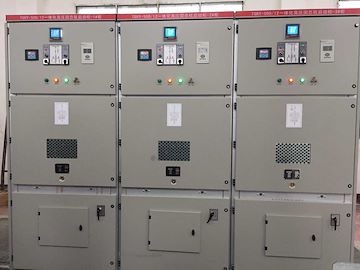

TGRY高压固态软启动一体化柜与普通软启动柜的本质区别图片

所属目录:软起动

搜索关键字:TGRY高压固态软启动一体化柜与普通软启动柜的本质区别

信息简介:TGRY高压固态软启动一体化柜与普通软启动柜的本质区别

详细信息:
“TGRY高压固态软启动一体化柜与普通软启动柜的本质区别”参数说明
是否有现货: 认证: ISO9001
品牌: 腾辉 加工定制:
用途: 减压起动 额定电流: 2000
额定电压: 10000V 适用电机: 鼠笼型电机
产品认证: 3C 型号: TGRJ
规格: TGRJ-1000 商标: Tenghui
包装: 安全出口包装 启动次数: 3~5次/秒
核心器件: 晶闸管+断路器 启动电流: 额定电流的1.5~3.5倍
尺寸: 1000*1500*2300 产量: 1000
“TGRY高压固态软启动一体化柜与普通软启动柜的本质区别”详细介绍
TGRY高压固态软启动一体化柜其实也是高压软启动柜中的一种,主要适用于3KV~10KV的三相交流鼠笼式异步或同步电机的软启动和软停车。其应用范围非常广泛,主要用于电力系统、机械制造、冶金、矿山、石油、化工、水泥生产、污水处理等行业。是目前比较潮流的一款高压软启动一体化装置。

TGRY高压固态软启动一体化柜与普通软启动柜的本质区别
TGRY高压固态软启动一体化柜与普通软启动柜的本质区别?
?产品名称? 性能特点 工作原理 使用环境 起动电流 外形尺寸 保护功能 启动电流调整
高压固态软起动一体化柜 高压固态软起动柜通过改变晶闸管的导通角来控制电动机电压平稳上升和无触点通断,实现电动机的平滑起动; 不受环境影响,天气热或冷,高原或平原都可适用; 起动电流:1.2-3Ie(电机额定电流) 1300*1500*2300,体积小,占地面积少,外形尺寸仅为水阻柜的三分之一; 具有过压,欠压,过流,缺相,三相不平衡,零序等多种保护功能; 通过键盘控制随意设置电流数值,调节简单方便
普通软启动柜(笼型水阻柜) 用饲服电机拖动水电阻的极板,改变电阻的大小。 环境温度高时,水份易挥发要及时加水,环境温度低时,水箱内易结冰,会出现水箱震裂等现象,液体外流,容易引起事故。 起动电流:1.2-3Ie(电机额定电流); 1600*1650*2650 具有启动超时,水阻超温保护,保护功能单一 通过增加电解粉或增减水的容积来调节水阻大小来改变启动电流,调整比较烦琐。


TGRY高压固态软起动一体化柜的概述
TGRY高压固态软起动一体化装置主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管,无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能,使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。?

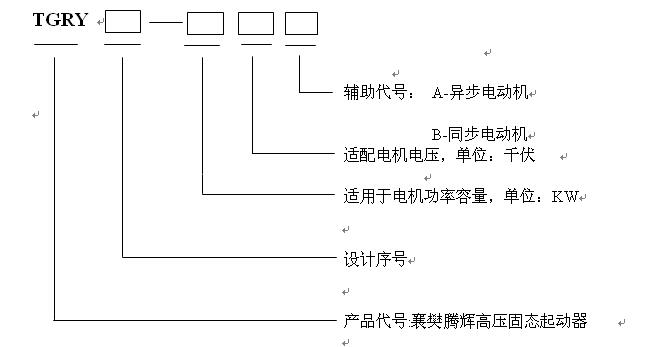

TGRY高压固态软起动一体化装置的型号说明


使用条件
供电电源:三相交流6KV-10KV(+10% ?-15%)50HZ
适用电机:三相异步电动机(鼠笼型)、同步电动机等
起动频度:频繁起动
冷却方式:自然冷却或强迫冷却
进出线方式:用户任选
防护等级:IP20(自冷),IP00(风冷)特殊要求另行定制。
环境条件:海拔不超过1000米,超过时需降低条件使用
环境温度:-25℃???— +45℃ ?
最大相对温度:95%无冷凝
无腐蚀性气体,元导电尘埃,无剧烈震动(小于0.5G),通风良好
如需特殊环境的产品,请订货时另提技术要求。

工作原理
TGRY高压固态软起动一体化装置,实际是串接在三相交流相电压与三相交流异步(及同步)电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相异步电动机(及同步)的交流输入电压幅值,因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。

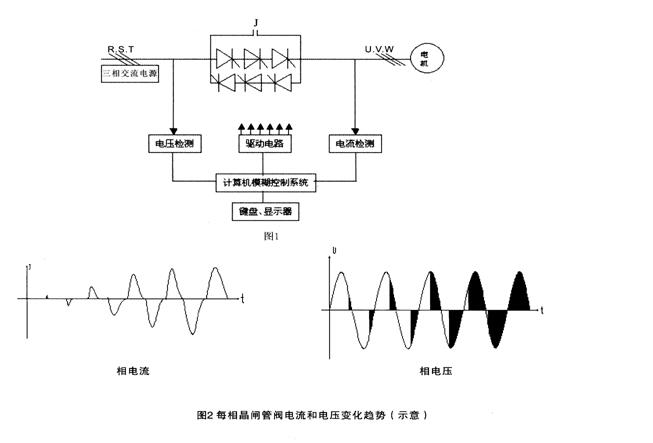

当起动完成后,三相旁路接触器J自动吸合,电动机投入电网运行(见图1)。输入/输出电压波形和电流变化的波形(见图2)。

技术特性: ?
1、免维护:可控硅是无触点的电子器件,不同于其他类型的产品需经常维护液体和部件等,把机械寿命变为电子元件使用寿命,连续运行数年也无需停机维护。 ?
2、安装使用简单:CMV是一个完整的电机起动控制和保护系统。在加高压运行前,允许使用低压对整个系统进行电气测试。 ?
3、采用高压功率晶闸管,组件式结构、模块化设计,便于安装维护。?
4、具有多重过电压吸收、保护技术 ?
5、内置有直接起动容量的真空接触器,在检修过程中或出现故障时,电动机可以采用直接起动方式工作,保证生产的连续性。 ? ??
6、采用32位ARM核微控制器执行中心控制,控制实时高效、显示直观、可靠性高、稳定性好。 ?
7、采用国外著名高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。 ?8、采用中文液晶显示系统,操作界面人性化。 ??
9、RS-485通讯接口,标准MODBUS协议。可与上位机或集中控制中心进行通信。 ? ?
10、所有电路板均经过严格的老化实验,并进行三防处理,主板及所有控制板CPU全部选用原装进口产品。 ?
11、电压取样采用电磁式电压互感器取样线性好,抗干扰性强,无零漂.?
12、高压固态软起动装置有三相电压、三相电流显示。 ?
13、保护功能:缺相、欠压、过压、过流、过载等,采用RS485接口引至集中监控。 ?
14、高压固态软起动装置母线采用高纯度、优质电解铜,载流量及截面积按设计要求,柜内结构采用高绝缘性能材料模具作支撑,进、出接线易于接线,柜内有固定线卡

订货须知:
1、用户订货时须提供电机功率、定子电压、电流、拖动负载的工况;
2、用户若有柜体外观、颜色等方面的特殊要求,在订货时向我方说明,我们会提供完善的服务。
